Технические характеристики
- Диапазон мощностей 5,5 - 75 кВт.
- Выходное напряжение 380...460 В, 50 Гц.
- Автоматический и ручной режимы работы.
- Встроенный реактор переменного тока.
- Встроенные силовые предохранители.
Рекуператор электроэнергии EI-RC используется для обеспечения длительного и интенсивного торможения привода. Он рекомендуется к применению в приводах кранов, подъемников, лифтов, центрифуг, сепараторов, мельниц и других аналогичных механизмов. Отличительной особенностью работы этих механизмов являются длительные тормозные режимы работы электропривода.
Применение системы "тормозной прерыватель - тормозной резистор" в таких режимах может быть технически невозможно или экономически нецелесообразно. Дело в том, что для рассеяния большого потока энергии торможения потребуется не только увеличение мощности тормозных резисторов, но и дополнительные затраты на отвод тепла.
Рекуператор обеспечивает возврат вырабатываемой двигателем энергии в питающую сеть вместо рассеяния ее на тормозных резисторах. Этим достигается как возможность длительной работы рекуператора, так и экономия электроэнергии при торможении. В ряде случаев этот фактор играет немаловажную роль.

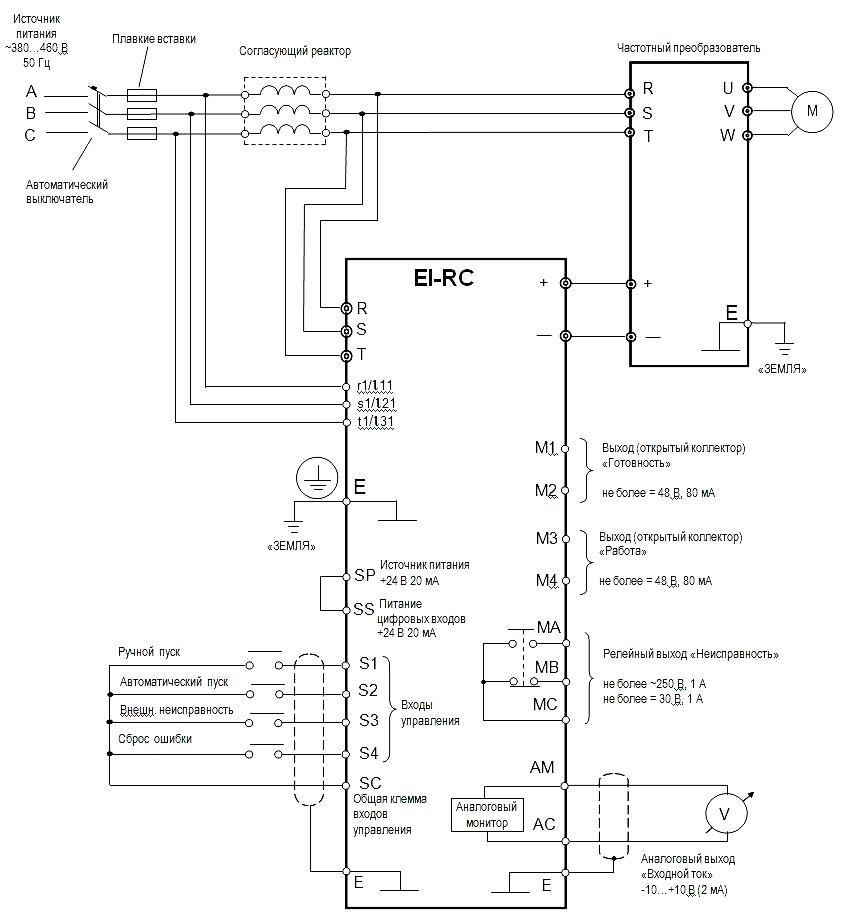

На рисунке схематично показано направление потоков энергии в двигательном режиме работы привода и в режиме торможения с рекуператором.
| Модель EI – RC – |
007Н |
015Н |
030Н |
040Н |
050Н |
060Н |
075Н |
100Н |
|
|---|---|---|---|---|---|---|---|---|---|
|
Номинальное значение |
Номинальная мощность рекуператора, кВт |
5,5 |
11 |
22 |
30 |
37 |
45 |
55 |
75 |
| Номинальный входной ток по шине ПТ, А |
9 |
19 |
37 |
51 |
64 |
77 |
96 |
128 |
|
| Номинальный выходной переменный ток, А |
7,5 |
15 |
30 |
40 |
50 |
60 |
75 |
100 |
|
| Рекуперативный тормозной момент |
80% в продолжительном режиме (ПВ = 100%), 100% в течение 1 мин. (ПВ = 25%) |
||||||||
|
Требования к электрической сети |
Номинальное напряжение (частота) сети | Трехфазное 380…460 В (50 Гц) | |||||||
| Допустимые колебания напряжения сети | + 10%, ‑ 15% (межфазные колебания напряжения не более 2%) | ||||||||
| Прочие требования | Соответствие ГОСТ 13109-97 | ||||||||
|
Параметры управления |
Коэффициент мощности входного тока | 0,9 или более | |||||||
| Перегрузка по мощности | 30 сек. при входном токе шины ПТ 150% от номинального | ||||||||
|
Входные сигналы |
Функции управления |
4 клеммы управления: Ручной пуск Автоматический пуск Внешняя неисправность Сброс ошибки |
|||||||
|
Выходные сигналы |
Релейный выход | Сигнал «Неисправность» ~250В, 1А; =30В, 1А | |||||||
| Выход с открытым коллектором | Сигналы «Готовность», «Работа» =48 В, 50 мА | ||||||||
| Аналоговый выход | Сигнал «Входной ток» -10…+10 В, 2 мА | ||||||||
|
Защитные функции |
Мгновенная перегрузка по току | Немедленное отключение при токе 200 % от номинального тока шины ПТ | |||||||
| Защита плавким предохранителем | Немедленное отключение при обрыве предохранителя | ||||||||
| Перегрузка | Отключение через 30 сек. работы при 150% от номинального тока шины ПТ | ||||||||
| Недостаточное напряжение постоянного тока на шине ПТ | Немедленное отключение при напряжении шины ПТ менее 380 В | ||||||||
| Недостаточное напряжение переменного тока | Немедленное отключение при напряжении переменного тока менее 300 В | ||||||||
| Перенапряжение | Немедленное отключение при напряжении шины ПТ более 812 В | ||||||||
| Защита от колебаний частоты входного напряжения | Немедленная остановка при отклонении частоты входного напряжения более ±3 Гц от номинальной входной частоты | ||||||||
| Перегрев радиатора-теплоотвода | Защищен термистором | ||||||||
| Защита от обрыва фазы | Немедленное отключение при обрыве фазы | ||||||||
| Световой индикатор "Заряд" | Индикация при напряжении шины более 50 В | ||||||||
|
Условия эксплуатации |
Температура окружающей среды | -10°С…+ 45°С | |||||||
| Влажность | Относительная влажность не более 90% | ||||||||
| Температура хранения | -20°С…+ 60°С | ||||||||
| Окружающая среда | Внутри помещения, защищенного от коррозионных газов и пыли | ||||||||
| Высотность | Не более 1000 м | ||||||||
| Вибрация |
до 9,81 м/c2 (1g) при частоте менее 20 Гц до 1,96 м/c2 (0,2g) при частоте от 20 до 50 Гц |
||||||||
| Степень защиты оболочки | IP20 по ГОСТ 14254-96 | ||||||||
