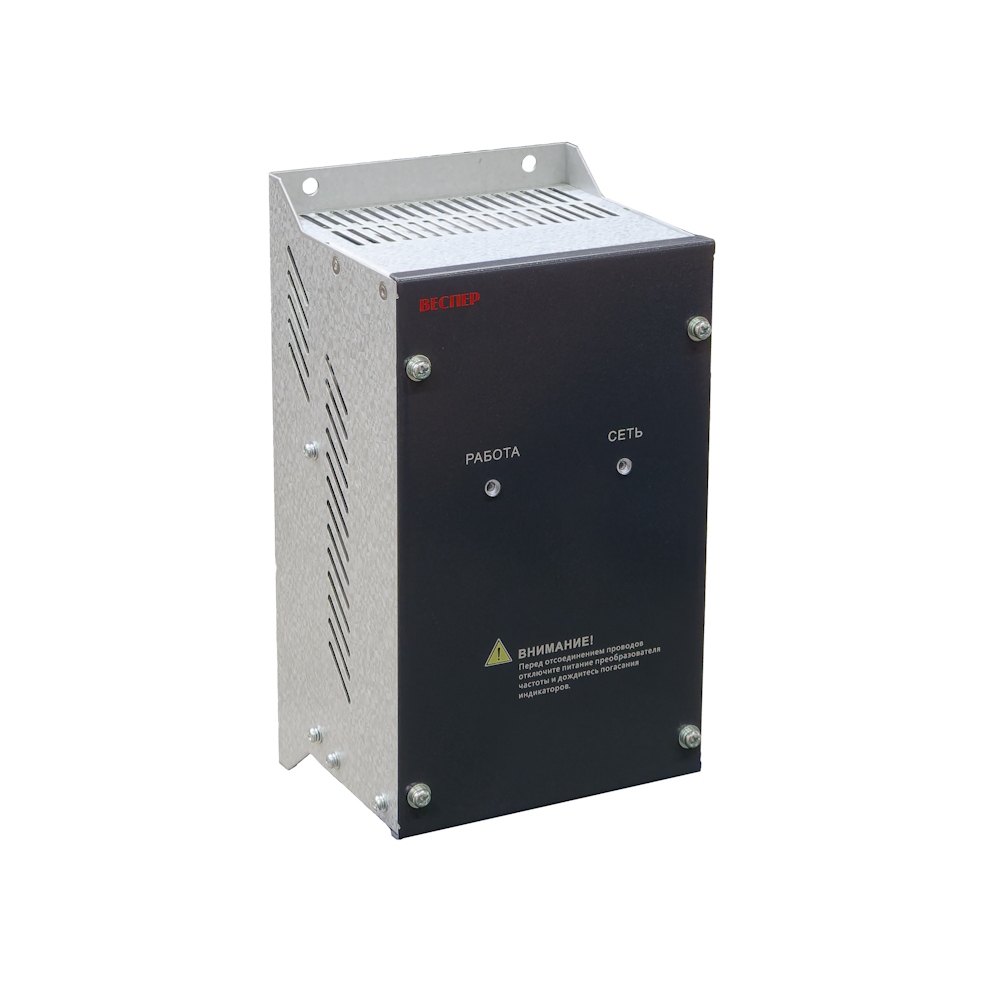

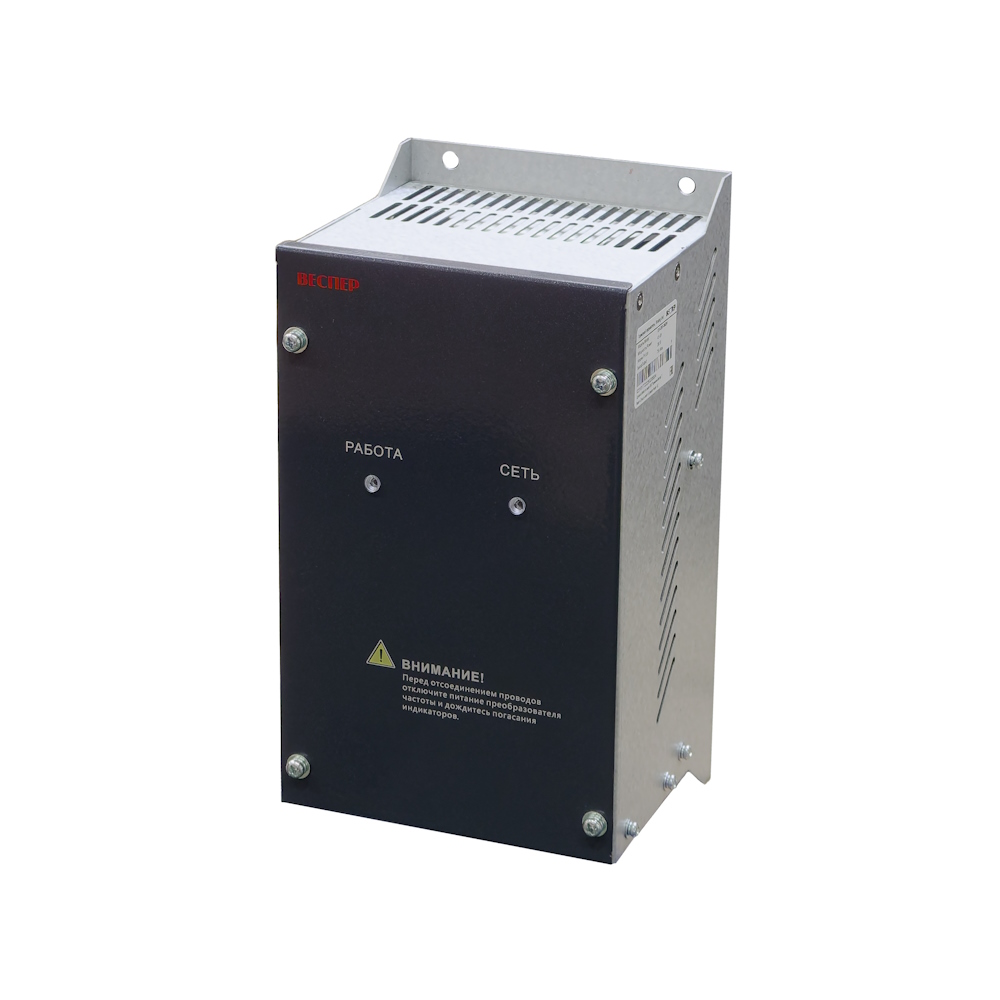

Тормозной прерыватель E5-BR-060H
Тормозные прерыватели E5-BR обладают техническими характеристиками, сопоставимыми с серией E4-BR по продолжительности включения (ПВ) и продолжительности работы в цикле. Это обеспечивает эффективную работу в интенсивных режимах торможения и высокую надёжность системы.

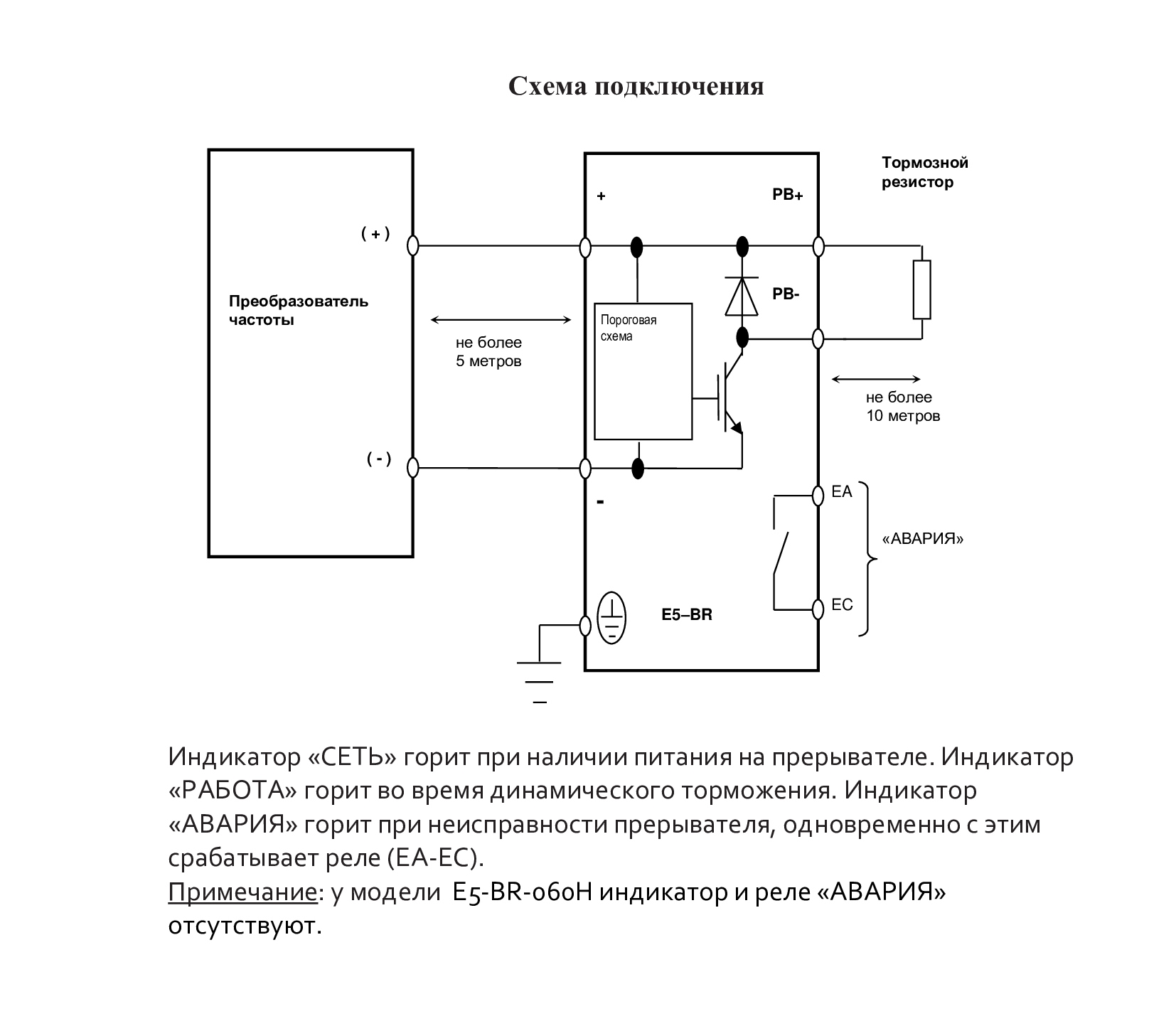

При торможении электропривода E5-BR подключает тормозной резистор к шине постоянного тока преобразователя частоты, обеспечивая быстрое и эффективное рассеивание энергии, возвращаемой двигателем. Благодаря этому достигается стабильное и контролируемое замедление механизма даже в условиях высоких динамических нагрузок.
Технические характеристики
Тормозной прерыватель предназначен для ограничения напряжения на звене постоянного тока преобразователя в режиме динамического торможения, когда время торможения очень мало либо инерционная вращающаяся нагрузка на валу двигателя велика для данного времени торможения, и в других случаях перехода электродвигателя в генераторный режим и воздействия индуцированного напряжения на звено постоянного тока преобразователя
- Номинальное напряжение срабатывания прерывателя - 675 В.
- Максимальная мощность частотного преобразователя – 45 кВт.
- Максимальный выходной ток - 75 А.
- Рабочий цикл (ПВ) - 25 %.
- Максимальное время включения в цикле* - 30 сек.
Параметры подключаемого тормозного резистора:
- Сопротивление, не менее - 10,0 Ом
- Мощность рассеяния - зависит от режима работы
* Примечание: значение «30 сек» соответствует работе прерывателя в тяжелом режиме (температура окружающей среды +45 ° C; тормозной момент 100%; ПВ 25%) и ограничивается возможным срабатыванием защиты от перегрева прерывателя. При более легком режиме работы (меньших значениях температуры, тормозного момента, ПВ) максимально возможное время включения в цикле может быть увеличено.
При большей мощности преобразователя частоты используется несколько тормозных прерывателей.
Порядок выбора тормозных прерывателей смотрите на странице "Рекомендации по выбору"
