Подключение однофазного двигателя к частотному преобразователю

Приводы с однофазными электрическими двигателями широко применяют для оборудования относительно небольшой мощности. Эти моторы можно использовать на заточных станках, компрессорах, другой технике, в том числе бытового назначения. В данной ситуации безопасность приводного механизма могут обеспечить однофазные преобразователи частоты, защищающие силовой агрегат от скачков нагрузки, упрощающих управление.

Но чтобы привод работал в нормальном режиме, важно корректно подключить электродвигатель с частотником. В предлагаемой статье рассматриваются особенности подключения этого оборудования.

Почему лучше подключать мотор через частотный преобразователь?

Установив двигатель с подключением через преобразователь частоты, пользователь сможет добиться ряда важных целей:

• автоматизировать управление приводным механизмом, с оперативным реагированием на изменения сетевых параметров, регулирование частоты вращения и иных характеристик в рамках разработанного алгоритма;
• максимально защитить мотор от внештатных ситуаций, если напряжение или ток резко возрастут либо снизятся меньше критического значения вследствие обрыва или замыкания проводов, повреждения изоляционной оболочки, других повреждений;
• снизить интенсивность износа, нормализовать шумовой фон, продлить срок службы оборудования, в том числе при нестабильных условиях по электромагнитному полю.

Дополнительное преимущество применения частотного преобразователя состоит в сокращении потребления электрического тока, что немаловажно для бытового пользователя.

Рекомендации по выбору ЧП

Частотник следует выбирать еще на этапе разработки проектной документации для соответствующего привода. Важно, чтобы параметры ЧП удовлетворяли условиям эксплуатации приводного механизма.

К примеру, конструкция частотного регулятора включает схему с трехфазными инвертирующими элементами, что допускает скалярное управление. Электромагнитную совместимость обеспечит применение моторного дросселя на входе.

Если в приводе устанавливают электродвигатель с раздельными обмотками с разными сопротивлениями, подойдет исключительно исполнение с однофазным инвертирующим устройством, чтобы защита не выбивала оборудование при резком перекосе нагрузки между фазами.

При необходимости запуска двигателя в режиме реверса в схему придется дополнительно включить магнитный пускатель.

Пользователь должен внимательно проработать содержание руководства по эксплуатации от производителя мотора, убедившись в том, что конструкция агрегата допускает установку с преобразователем частоты без дополнительных доработок.

Выбор частотника нужно проводить, исходя из следующих рабочих параметров мотора:

• номинальной силы тока;
• базовой потребляющей мощности;
• угловой скорости движения;
• показателей крутящего момента.

По мощностным характеристикам лучше подобрать модель с запасом не менее 20 процентов на предмет возможных перегрузок в процессе эксплуатации, в том числе в момент пуска.

Дополнительный функционал

При использовании ЧП на оборудовании с автоматизированным управлением важно учесть ряд дополнительных опций. Функционал частотника может включать решение ряда полезных задач:

• настраивать время пуска или остановки привода, в зависимости от режима работы агрегата;
• подключать датчики, другие контрольные приборы через специальные разъемы, предусмотренные конфигурацией аппарата;
• регулировать обороты в заданном диапазоне;
• поддерживать режим удаленного управления, с хранением данных об условиях функционирования посредством соответствующих протоколов.

Наличие доступных опций указано в техническом руководстве на модель, разработанном производителем.

Как подключить двигатель через частотник?

Для корректного подключения важно правильно совместить провода с клеммами по расположению фазного и нулевого контактов. В случае использования конденсаторного мотора, фазу подсоединяют к агрегату, а корректность фазового сдвига состоит в сфере ответственности конденсатора.

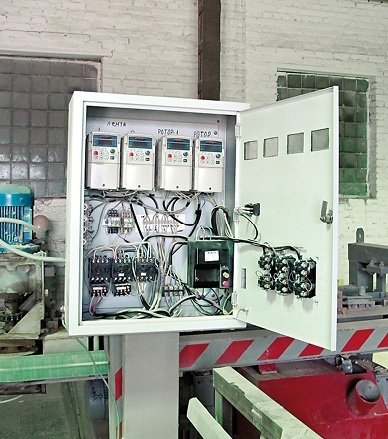

Схему собирают с включением рубильников, УЗО, других защитных элементов, реагирующих на отклонение фактических сетевых параметров от допустимых значений.

Все компоненты схемы нужно надежно закрепить, предварительно протестировав работоспособность. Оборудование следует защитить от воздействия влаги, других негативных факторов.

Подключение проводят в такой последовательности:

1. разрабатывают проект, определяют места установки;
2. подключают проводники, определив корректное расположение по цвету изоляции, условным обозначениям, результатам проверки наличия фазы индикатором;
3. изолируют соединения;
4. устанавливают дополнительные элементы, согласно разработанной схеме.

Дополнительно выполняют молниезащиту, заземляют приводной механизм. После завершения монтажа проводят пробный пуск привода, с контролем рабочих параметров, чтобы убедиться в корректности функционирования.

Заключение

Подключение однофазного электродвигателя через преобразователь частоты обеспечивает многочисленные преимущества. А для исключения возможных проблем при установке важно учитывать регламент, предусмотренный производителем, согласно сопровождающем электрооборудование руководству по эксплуатации.

Поэтому при отсутствии должной технической подготовки у владельца не помешает проконсультироваться у специалистов.
