Как выбрать преобразователь частоты для вентиляции и насосов?

Частотный преобразователь – важный прибор для безопасного подключения к питанию электрических двигателей в системах отопления, вентиляции и кондиционирования (ОВиК). Частотник можно использовать в том числе в качестве самостоятельного устройства, управляющего насосной станцией.

Стоит подробнее разобраться в принципах подбора преобразователей частоты для электроприводов насосов и вентиляторов.

Текущая ситуация на российском рынке

В настоящее время рынок ОВиК в России переживает значимые изменения. Уход ведущих западных брендов повлек необходимость замены отсутствующего в продаже оборудования конкурентоспособной техникой с аналогичными характеристиками. При этом важно сохранить качество, без повышения цен на продукцию.

Всем известно, что большая часть частотников, доступных российским покупателям, поставляется из КНР. При этом маркировка, нанесенная по-русски, никого не вводит в заблуждение. Учитывая эти условия, поиска качественного, но недорогого оборудования, особенно актуален.

Эксперты утверждают, что около 90 процентов оборудования, ввозимого в Россию из Китая, соответствует уровню и параметрам западной техники десятилетней давности. Нередко модели отличаются исключительно названием, при практически полном копировании «начинки» и программного обеспечения. Исчисление оригинальных разработок идет на единицы.

Первым делом при покупке частотного преобразователя стоит выяснить происхождение оборудования. Китайская техника нуждается в дополнительной проверке. Уменьшение цен на продукцию нередко обусловлено отсутствием жесткой системы контроля качества, автоматизации, применением устаревших, а потому недостаточно надежных комплектующих.

Не помешает убедиться в наличии у поставщика международного сертификата по системе ISO 9001:2015 или другим актуальным мировым стандартам.

На следующем этапе стоит проверить, входит ли в условия обслуживания клиентов техническое сопровождение, обучение персонала. Если не учесть эти моменты, можно столкнуться с серьезными трудностями при последующей эксплуатации приобретенной техники.

Не менее важна продолжительность (либо вообще наличие) гарантийного периода, возможность устранения неисправностей по гарантии.

Необходимость выбора частотника

Учитывая текущую ситуацию в коммунальной организации, на промышленном предприятии или ином субъекте хозяйственной деятельности, необходимость подбора частотного преобразователя может быть вызвана такими обстоятельствами:

• заменой устаревших или неисправных агрегатов, модернизацией оборудования – в этом случае покупатель располагает информацией о параметрах электродвигателей и непосредственно частотных преобразователей, которые нужно приобрести;
• сравнением образцов разных производителей для поиска аналога – имеются сведения исключительно по частотникам;
• разработкой нового комплекса, когда объект существует пока только в теории.

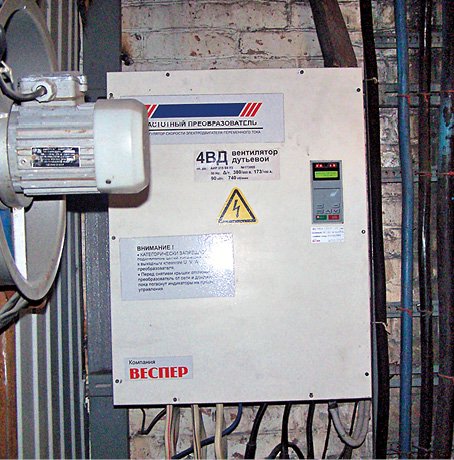

Дополнительно стоит учитывать специфические условия эксплуатации оборудования в конкретной сфере производства или виде деятельности, характер нагрузок. Речь может идти о подключении двигателя электрического привода центробежного циркуляционного насоса, вентилятора обдува в прокатном цехе металлургического завода, другом агрегате. Особенности применения важны для организации эффективной связи, создания рациональной схемы управления оборудованием.

Управлять приводными механизмами можно следующими способами:

• скалярным (U/f) – простой метод, с квадратичным возрастанием нагрузки по мере увеличения вращающего момента (характерная особенность работы циркуляционных насосов, вентиляторов);
• векторным – нужно точно регулировать момент и обороты (для грузоподъемного крана, пресса, конвейера, другого промышленного оборудования).

При подборе частотного преобразователя учитывают характер подачи нагрузки на приводной вал – наличие редуктора или другого промежуточного элемента в системе. К примеру, при работе грузоподъемного механизма важно обеспечить управляемость механическим тормозным устройством, а при подключении фекального насоса – риск перегрузки свыше 50 процентов от номинальной вследствие перекачивания загрязненной среды.

Не менее важно представлять содержание дополнительных опций – коммуникацию с автоматическими комплексами управления (АСУ ТП), совместимость с датчиком контроля температуры, давления, иных показателей.

Для точного выбора модели ЧП важно учитывать все нюансы эксплуатации оборудования. Можно не углубляться в детали, выбрав исполнение с расширенными функциональными возможностями. Но насколько оправдана покупка дорогого устройства, когда для успешного выполнения поставленных задач достаточно применения частотника, который обойдется значительно дешевле.

Особенности выбора частотного преобразователя для оборудования систем ОВиК

Сфера отопления, вентиляции и кондиционирования – одна из наиболее распространенных. Климатическое оборудование применяется повсеместно. Наряду с распространенностью этой техники, для подключения насосов и вентиляторов используют самые простые типы частотных преобразователей.

В техническом описании частотника мощность указывают дважды:

• для работы в легком режиме – Р-типа (от английского слова «pump», в переводе на русский означающего «насос»); соответствует значению, когда оборудование работает с небольшой перегрузкой в пределах 20 процентов от номинала;
• перегрузочную – при работе агрегата в условиях значительных перегрузок.

При подборе ЧП для электрического мотора в системе ОВиК можно покупать модель с мощностью Р-типа. Достаточно, чтобы показатель электродвигателя по номинальному току не выходил за пределы ограничения в рамках легкого режима работы.

Эксперты указывают на необходимость оценки частотников по следующим критериям:

• цене, которую снижает высокий уровень конкуренции в сфере выпуска техники для данного сегмента;
• компактности – насосы или вентиляторы чаще являются вспомогательными устройствами, место для размещения которых ограничено; также при покупке компактного исполнения не потребуется громоздкий шкаф, что дополнительно сокращает расходы на комплектацию приводов;
• надежности – ввиду повсеместного применения, оборудование ОВиК может быть установлено в труднодоступном месте, при повышенной температуре и других условий, осложняющих эксплуатацию и ремонт;
• функциональности – в дополнение к стандартным опциям полезны функции удаленного управления, совместимости с пожарной сигнализацией, наличие специальных фильтров, защищающих чувствительную электронику от помех.

Также для пользователей удобно наличие в функционале устройства таких возможностей:

• автоматического регулирования оборотов, с учетом давления;
• защиты от промерзания в зимний сезон;
• работы в режиме «Сна/Пробуждения», с отключением в момент простоя;
• предупреждения «сухого хода»;
• каскадного управления, если в систему входит несколько насосов.

Учитывая вероятность дополнительной нагрузки по мере износа подшипников, изменений эксплуатационных условий, лучше подбирать ЧП с запасом по мощности от 15 до 20 процентов.

Исходя из специфики работы вентиляторов и насосов, можно подобрать частотные преобразователи соответствующей линейки. А при отсутствии должного опыта, не помешает обратиться за помощью к профессионалам.
