Как выбрать частотный преобразователь для вентиляторов и компрессоров?

Установка частотного преобразователя совместно с вентиляторами и компрессорами дает возможность значительно снизить затраты электроэнергии, а также продлить срок службы электродвигателей за счет более плавной и стабильной работы. Современные модели позволяют настраивать параметры управления, они предусматривают широкий диапазон регулировок. Правильная настройка повышает производительность оборудования. Преобразователи частоты в системе вентиляции дополнительно помогают уменьшить шум от работы вентиляторов. Рассмотрим подробнее, на какие параметры стоит ориентироваться при выборе.

Основные параметры при выборе преобразователей частоты

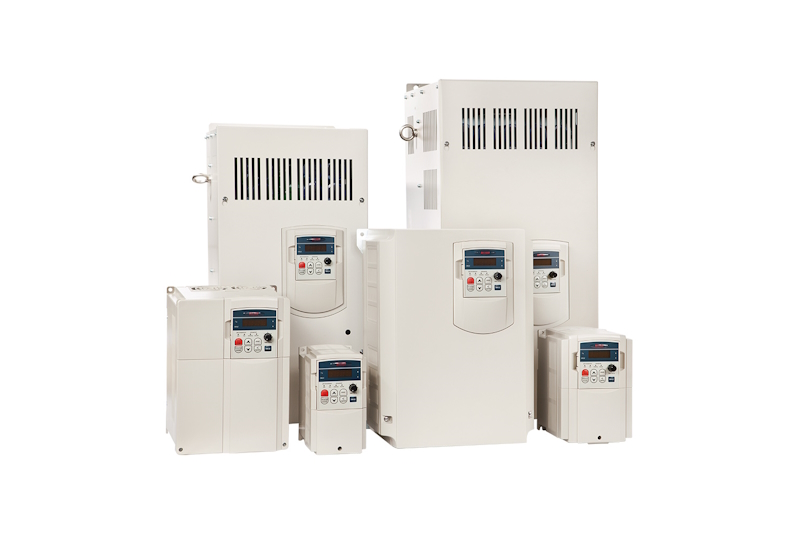

Наиболее удобными можно назвать универсальные преобразователи частоты (ПЧ). Они могут работать и с вентиляционным, и с насосным оборудованием, и с промышленными электродвигателями. Однако универсальность существенно увеличивает их цену, кроме того, многие возможности и функции останутся невостребованными.

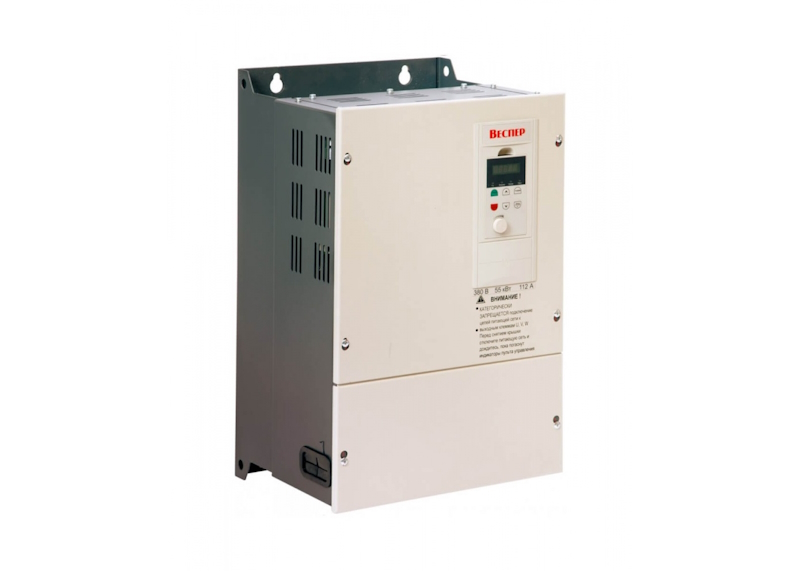

Из-за этого выгоднее выбирать специализированные частотные преобразователи для вентилятора или насоса, рассчитанные на работу с определенным видом оборудования. При выборе подходящего устройства стоит обратить внимание на следующие параметры:

• Мощность двигателя, а также номинальный ток и напряжение. Такие параметры указаны на шильдике производителя, установленном на корпусе электродвигателя. Информация вносится в технический паспорт прибора, но у старых моделей вентиляторов он может не сохраниться. Недостающие параметры можно восстановить по справочникам или номенклатуре производителя, если она есть в свободном доступе.
• Максимальный ток вентилятора или другого электроприбора. Он рассчитывается по формуле Im=Kз*Iн, в которой Im – максимальный ток, Iн – номинальный ток, а Kз – коэффициент запаса, установленный производителем. Например, если у осевого вентилятора, в соответствии с данными техпаспорта, коэффициент запаса составляет 1,1, то ПЧ должен обеспечивать максимальный ток на 10% выше номинального.

Важное правило! Номинальный ток ПЧ должен быть не меньше, чем номинальный ток вентилятора или насоса.

• Электромагнитная совместимость (ЭМС). Любой преобразователь частоты может стать источником помех, негативно влияющих на работу вентилятора. Чтобы уменьшить отрицательное действие помех, ПЧ снабжается входными фильтрами. Такие фильтры делятся на 2 категории: А1 для жилых помещений и А2 – для промышленных. Например, если ПЧ подключается к типовому офисному или домашнему вентилятору, то он должен быть оснащен фильтрами А1 для помещений, приближенных к жилым.
• Длина моторного кабеля. Она зависит от расстояния между ПЧ и вентилятором. Как правило, оно составляет не более 30-50 м. При увеличенном расстоянии потребуется более длинный кабель, а также дорогостоящие фильтры для нейтрализации возникающих помех.
• Степень пылевлагозащиты по классификации IP. Она зависит от того, где будет установлен преобразователь частоты. Если предполагается работа в условиях повышенной влажности или в запыленном помещении, то подойдет ПЧ с классом защиты не ниже IP54.
• Способ управления. Еще один важный параметр – способ управления параметрами ПЧ. Он может быть оснащен встроенной панелью управления, отдельной выносной панелью, могут быть вынесены кнопки на дверь шкафа. Некоторые модели позволяют настраивать параметры в удаленном режиме по сетевому протоколу. Выбор зависит от того, где и как будет работать прибор.

Нужно учитывать, как будет регулироваться скорость вращения вентилятора или рабочего механизма насоса. Она может меняться по сигналу от дискретного или аналогового датчика, с помощью потенциометра, также скорость может контролироваться удаленно по сетевому протоколу с помощью контроллера. Например, если скорость меняется по протоколу Modbus RTU, преобразователь должен его поддерживать, также нужно предусмотреть возможность локального управления с помощью выносной панели.

Таким образом, выбор ПЧ зависит от технических параметров вентиляционного оборудования, его типа и условий применения. Для правильного подбора модели нужно заранее знать, где и как будет работать электрический привод.

Дополнительные опции при выборе

При выборе ПЧ для насоса, компрессора холодильного оборудования или другой электротехники можно ориентироваться на список задач, которые будет выполнять преобразователь, на эксплуатационные нагрузки и на условия работы. Все типы приборов можно условно поделить на три разновидности:

• Если вентиляторы и насосы работают в стабильном режиме с минимальной нагрузкой, для них подойдут ПЧ с минимумом настроек и специальных возможностей.
• Если во время работы привода не исключены быстрые старты и остановки, например, как у вентиляторов в градирнях, стоит выбирать ПЧ с модулем отведения излишков энергии, которые могут возникнуть во время торможения электродвигателя.
• Если планируется использовать насос или другое устройство в условиях, требующих тонкой настройки оборотов двигателя, то потребуется ПЧ с широким диапазоном режимов и различными дополнительными опциями. Стоить он будет существенно дороже.

Дополнительными положительными опциями для ПЧ станут наличие встроенного дисплея, корпус с пылевлагозащитой, возможность контролировать работу нескольких приводов одновременно, наличие индикаторов, возможность программирования с компьютера и управления с удаленным доступом.

Правильно выбранный преобразователь частоты защитит двигатель от перегрузок, будет поддерживать постоянное значение оборотов во время работы – это значительно увеличит срок работы вентилятора или насоса. Покупка будет полностью оправдана, так как подключение ПЧ уменьшит расходы на ремонт и установку нового вентиляционного или насосного оборудования.
