Как настроить преобразователь частоты ВЕСПЕР самостоятельно?

Преобразователи частоты применяют, чтобы удобно, безопасно и надежно управлять асинхронным электродвигателями в приводных механизмах промышленных агрегатов. Это устройство регулирует нагрузку на мотор, поддерживая параметры в рамках номинальных значений. Для корректного использования, важно понимать, как выполнить корректные настройки преобразователя частоты Веспер, в зависимости от условий применения этого прибора.

Предлагаемый обзор предлагает краткое руководство по подключению и наладке указанного электрооборудования своими руками.

Какие параметры подлежат настройке?

Частотник Веспер – многофункциональный прибор, включающий удобную электронную базу и управляющий терминал для ввода данных. Такая комплектация обеспечивает точность при указании необходимых ограничений и характеристик.

Эти преобразователи частоты позволяют регулировать значения следующих параметров:

• рабочих оборотов электрического двигателя (угловой скорости вращения вала);
• продолжительности периодов разгона и торможения;
• алгоритмов управления приводным механизмом;
• частоты коммутационных переключений.

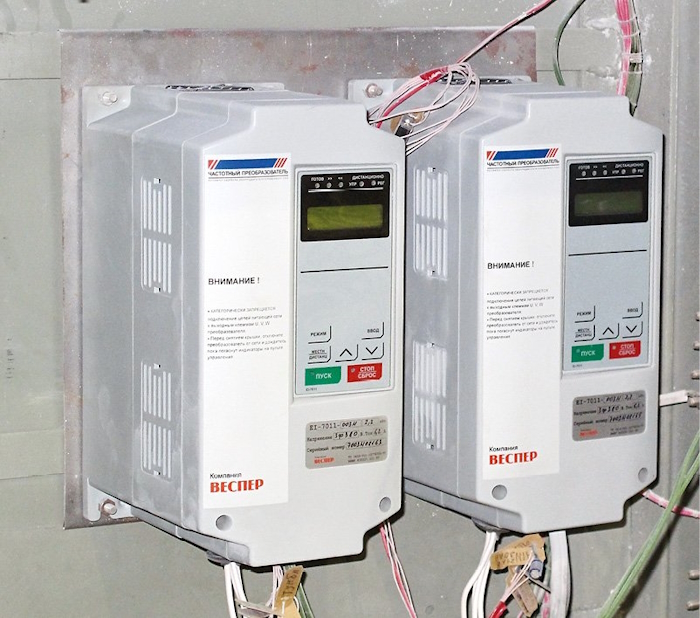

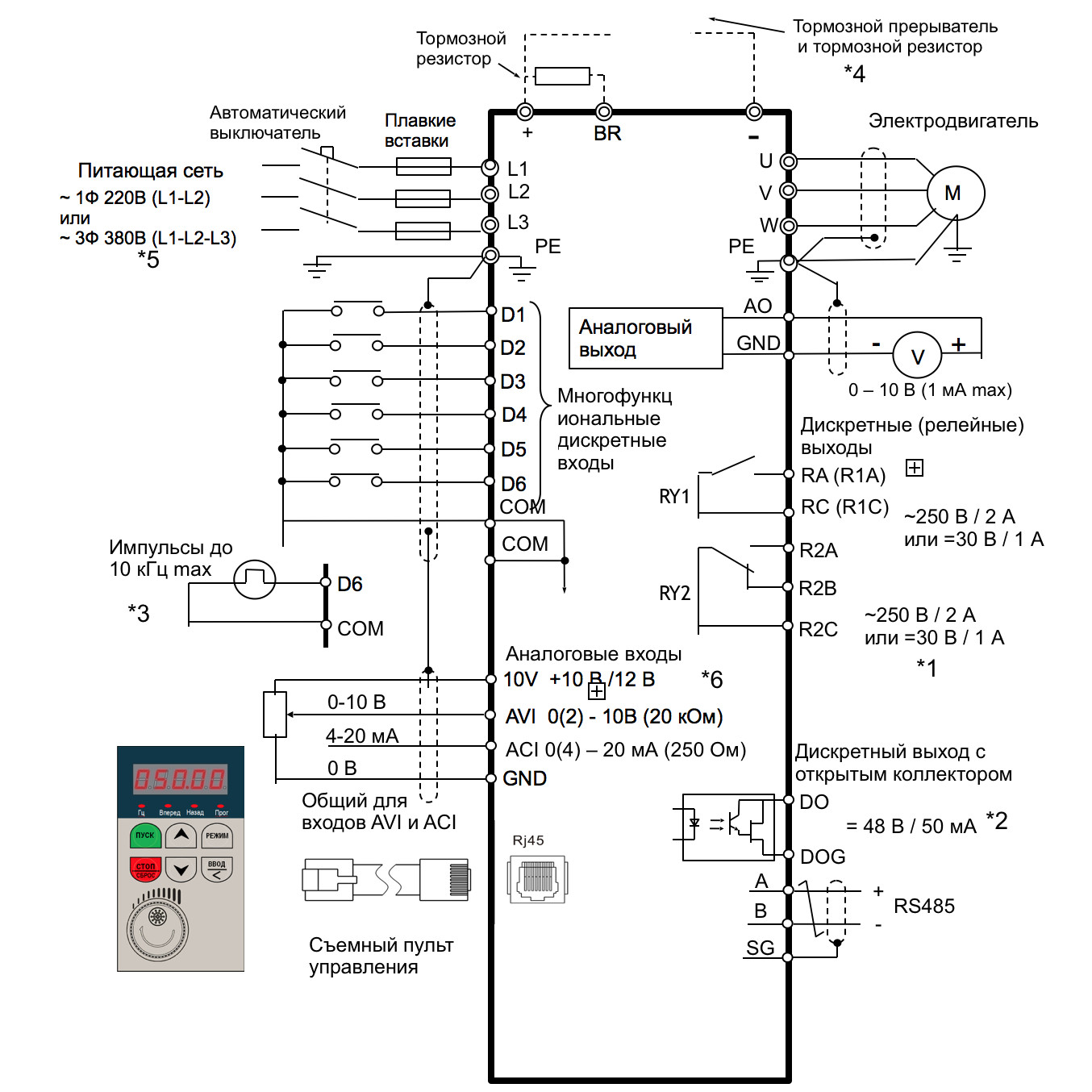

Перед тем, как настраивать, инвертор необходимо корректно подключить. Это выполняют, с учетом схемы в руководстве по эксплуатации от производителя. Фазные провода электросети стыкуют с клеммами на входе в инвертор. Для подключения дополнительного электрооборудования нужно использовать соответствующие выводы.

Об элементах управления и дисплее частотника

Чтобы самостоятельно настроить частотный преобразователь Веспер, необходимо корректно передать соответствующую информацию на электронный блок устройства. Задают данные в систему, регламентирующие условия технологического процесса при функционировании электрооборудования в различных режимах. Указывают определенные символические значения.

Аппарат анализирует информацию приемом кодовых сигналов и рабочих команд, поданных через клавиатуру или кнопками на панели инвертора.

При работе в основном режиме на цифровом дисплее отображаются подконтрольные характеристики устройства, код при создании аварийной ситуации.

Светодиодный экран показывает следующие параметры:

• частоту – информирует о текущих оборотах электродвигателя;
• индикатор направления вперед – светится, если мотор работает в прямом режиме;
• указатель работы назад – срабатывает при включении электродвигателя на реверс;
• прог – включается при вводе значений и гаснет с отображением угловой скорости вращения вала двигателя.

Посредством калибратора «Частоты» можно задать необходимые обороты мотора через подсоединенный к этому блоку переменный резистор, который регулирует параметры изменением сопротивления.

Дисплей частотного преобразователя Веспер снабжен следующими кнопками:

• пусковой – запускает частотник после настройки необходимых характеристик;
• остановки и сброса – плавно замедляет вращение вала двигателя или сбрасывает код ошибки (сообщение о неисправности);
• стрелок вверх и вниз – соответственно позволяют увеличить или уменьшить значение определенного показателя;
• режимной – переключает режимы по контролируемым характеристикам;
• ВВОД – «<» (с переходом влево при непродолжительном нажатии), изменяет величину определенного показателя;
• аналогичная кнопка, нажатая с удержанием – фиксирует настроенные характеристики в электронной памяти преобразователя.

Задача настройки частотника Веспер упрощается тем, что вводимые значения отображаются на экране дисплея. Это позволяет исполнителю контролировать и изменять параметры, с последующим сохранением введенной конфигурации инвертора.

Как настроить дисплей?

Если выполнить первоначальный монтаж схемы и подключить частотный преобразователь к электродвигателю, после подачи питания дисплей будет отображать текущую величину напряжения входной сети мерцающим сигналом. Кратковременно нажав кнопку режима (реж), можно перевести прибор в состояние для ввода настроек с установкой регламентирующих показателей.

Начальное значение кодировки равно 0-00. Задав код в виде 12-00, можно по индикации увидеть установленные эксплуатационные характеристики.

Если позицию 12-00 поставить на величину 10000, кратковременное нажатие режимной кнопки отразит ток на выходе, без указания остальных значений.

В случае установки того же кода 12-00 в позицию 12345, аналогичным способом можно получить последовательное отображение пяти характеристик.

Полный состав доступных кодировок можно изучить в подробном руководстве от производителя. В этой инструкции в таблице указаны коды и значения, которые может изменить пользователь тем или иным образом.

О распространенных ошибках частотного преобразователя Веспер

Если настройки частотника Веспер проведены некорректно, а данные введены с ошибками, на дисплее могут появиться такие диагностические сообщения:

• SРО при подаче команды пуск – указывает на нулевую скорость, которая должна соответствовать положительному значению, превышающему нуль;
• Lv – может появиться у модели частотного преобразователя Веспер Е2 8300-003Н, если подключить прибор к однофазной сети на 220 В; это объясняется тем, что указанный частотник рассчитан на трехфазное подключение;
• ОСС – указывает на перегрузку по фактическому значению тока в условиях стабильной скорости; проблема вызвана перепадами нагрузки или напряжения.

Также если при сборке схемы электродвигателя с частотным преобразователем Веспер Е2 8300 задать уровень защиты скалярной величиной электрического тока, сохраняется риск аварийного выхода из строя мотора при переходе в аварийный режим.

Если настройка и регулирование показателей завершается выдачей любой из ошибок, разработчик оборудования рекомендует оценить исправность частотника. Для этого прибор подключают без нагрузки, отсоединив от электродвигателя. И только убедившись в исправном состоянии устройства, можно продолжать работу по вводу параметров для управления мотором приводного агрегата.

Самостоятельная настройка частотного преобразователя Веспер – относительно простая задача для подготовленного пользователя. Но при отсутствии должных знаний и навыков, подключение и задание параметров этого оборудования лучше поручить специалистам.
