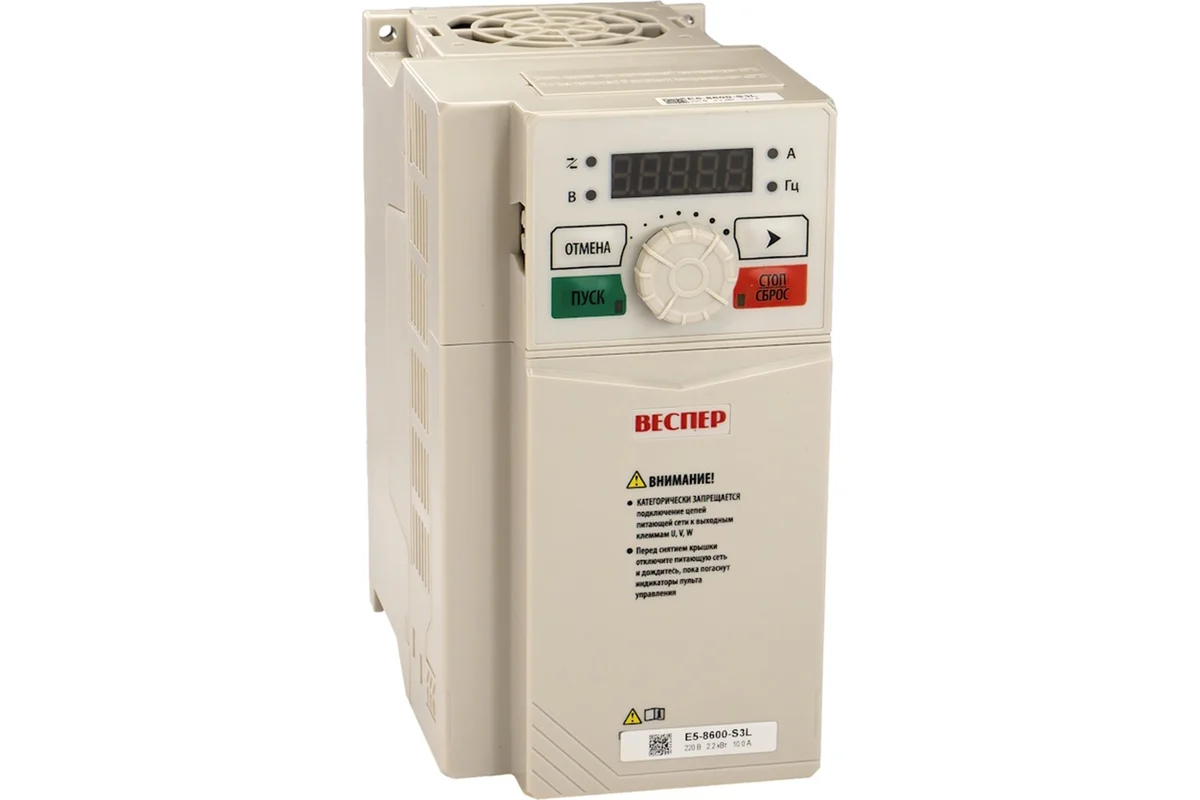

Функции частотного преобразователя
Планируя купить частотный преобразователь, важно учитывать функционал модели, чтобы обеспечить эффективное выполнение поставленных задач, исходя из назначения соответствующего аппарата. Некорректная оценка может обернуться неоправданными расходами либо невозможностью полноценного использования электрооборудования.
В предлагаемом обзоре рассматриваются доступные функции частотников, с учетом доступных режимов работы, при разделении на опции управления, защиты и вспомогательные.
Режимы работы инверторов
Частотный преобразователь может работать в одном из двух основных режимов:
- поддерживать заданное значение частоты выходного электрического тока;
- стабилизировать один из параметров на выходе.
При использовании первого из перечисленных режимов работы, частотные характеристики поддерживаются основным пультом, аналоговым входом на контроллере либо дискретным портом. Микропроцессор обрабатывает полученную информацию о параметрах сигнала, внося необходимые коррективы для стабильности частоты на выходе.
Для поддержки выходных параметров в конструкции аппарата предусмотрен регулятор ПИД (пропорционально-интегрально-дифференцирующий), работающий с комплексом датчиков. Частотник регулирует частоту вращения вала электродвигателя для стабилизации определенных характеристик:
- давления рабочей среды в магистрали при работе насоса;
- скорости движения транспортерной ленты технологического конвейера;
- напора воздушного потока на выходе вентилятора;
- скорости подъема для лебедки или иного грузоподъемного механизма.
Учитывая условия применения, можно подобрать преобразователь частоты для работы в необходимом режиме.
Как можно управлять частотным преобразователем?
Возможно применение следующих способов управления частотниками:
- ручного – оператор настраивает параметры работы командами на пульте; от пользователя зависит, когда нужно запустить или остановить асинхронный двигатель; управление вручную не отменяет некоторых автоматических опций, чтобы остановить приводной механизм в случае значительного отклонения фактических параметров от номинальных для предупреждения аварийной ситуации; о вмешательстве автоматики оператора предупреждает соответствующее извещение на дисплее;
- событийного – аппарат программируют на автоматическую остановку или другие действия в заданное время; пользователь может настроить привод на отключение, уменьшение или увеличение частоты вращения в определенные периоды для регулирования производительности в условиях полной автономности оборудования;
- на основании «сухих контактов», под которыми подразумевают дискретные порты для подключения управляющих элементов по принципу гальванической развязки (без непосредственной электрической связи); пользователь может задавать применение этих функций для остановки (запуска) привода, либо эти возможности закладывают в возможности аппарата конструктивно;
- внешнего – частотником управляют удаленно с выносного пульта или методом беспроводной связи; коммуникацию с блоком управления ЧП чаще осуществляют посредством стандартных СОМ-протоколов, обычно RS-232, RS-485, через программу для персонального компьютера.
Какой из способов выбрать, зависит от условий работы, назначения электрооборудования. К примеру, удаленное управление уместно, если привод расположен в загазованном или запыленном производственном помещении, при высоких рисках для здоровья обслуживающего персонала.
О защитных функциях
Предусмотрено применение основных и дополнительных защитных функций для преобразователей частоты. К базовому функционалу относят стандартные опции: защиту от токов короткого замыкания, резких перепадов напряжения в сети.
Из наиболее полезных дополнительных функций стоит упомянуть о следующих удобных возможностях:
- предупреждении перегрева, с контролем температурного режима в процессе работы;
- отслеживании определенных параметров на предмет резкого отклонения от нормы;
- контроле непродолжительных колебаний нагрузки;
- автоматическом переводе схемы на дублирующий электропривод в случае отказа основного;
- отслеживании скорости работы приводного механизма;
- плавном разгоне и остановке электродвигателя для предупреждения стартовых перегрузок, снижения нагрузок при отключении;
- подключении аппарата через внешние тормозные прерыватели на случай выхода из строя штатных элементов;
- пропуске частот, при которых электрооборудование критически резонирует с корпусом, деталями привода, для снижения вибрации, интенсивности шума.
Перечисленные функции позволяют защитить оборудование от повреждений в случае опасных отклонений от нормы при эксплуатации приводного механизма.
О вспомогательных опциях ЧП
В зависимости от возможностей модели, частотный преобразователь может дополнительно обеспечивать решение ряда важных задач:
- экономить потребление электрической энергии, увеличив КПД электрооборудования;
- вести статистику, с отслеживанием текущих характеристик сети для анализа условий эксплуатации электрооборудования;
- сохранять информацию об экстремальных событиях в журнале учета аварий для приводного механизма, работающего в автономном режиме.
Набор функций, предусмотренных конструкцией частотного преобразователя, можно изучить в технической документации, сопровождающей оборудование от производителя. Знание доступных опций позволит решить, насколько оправданы дополнительные возможности при покупке частотника, исходя из условий применения.
