Частотный преобразователь как средство повышения эффективности насосов
Содержание
- Что такое преобразователь частоты, зачем он нужен
- Принцип работы преобразователя частоты в тандеме с насосом
- Где используются насосные пч, плюсы и минусы применения
Оптимизация процессов и сокращение издержек важны на любом уровне — от крупного предприятия до частного индивидуального хозяйства. Существенно повысить эффективность помогает модернизация насосного оборудования. Включение в систему частотного преобразователя для управления насосами улучшает качество работы и заметно экономит денежные средства на обслуживание и ремонт.
Что такое преобразователь частоты, зачем он нужен
Частотный преобразователь (ПЧ, преобразователь частоты, частотник, частотный регулятор) — современное высокотехнологичное устройство с микропроцессорным управлением, множеством функций и гибкими настройками.
Частотники созданы для качественного контроля скорости и/или момента электродвигателей переменного тока любого назначения, методом согласованного изменения выходной частоты и напряжения. Современные модели способны преобразовывать 50 Гц входящей электросети в необходимые значения. Встроенный инвертор формирует электрическое напряжение заданной формы на обмотках контролируемого электродвигателя. Благодаря этому можно плавно запускать и останавливать двигатель, поддерживать его обороты в нужном диапазоне и оперативно изменять их до нужных значений.
В насосных системах функцию привода выполняет электродвигатель. Поэтому для управления насосом частотник подходит наиболее оптимально. Практически любой электронасос можно дооснастить преобразователем.
Разновидностей ПЧ существует множество. Для управления однофазными и трехфазными электронасосами используют универсальные общепромышленные (например, Веспер из линейки EI-7011), которые управляют любыми электродвигателями в широком диапазоне мощностей.
Но выгоднее купить для насосов специализированный частотный преобразователь (например, Веспер E5-Р7500. Такие модели ПЧ настроены на выполнение конкретного круга задач, заранее оснащены всем необходимым — переплачивать за лишний функционал не нужно.
Помимо опций и функционала, преобразователь частоты для насоса должен соответствовать мощностным характеристикам управляемого привода. Производители насосов в техническом паспорте указывают, какой преобразователь подойдет к данной модели оборудования. Если таких рекомендаций нет, за помощью по подбору можно обратиться к специалистам «Компании Веспер».
Принцип работы преобразователя частоты в тандеме с насосом
Классическая водопроводная насосная система, без ПЧ в контуре, работает по принципу дросселирования. Электродвигатель в этой схеме постоянно работает на максимальных оборотах, а давление в системе регулируется запорной арматурой, управление в лучшем случае осуществляется с помощью реле или же вручную.
Метод имеет ряд существенных недостатков:
- быстрый износ оборудования;
- высокий расход электроэнергии;
- частые аварийные ситуации;
- низкое качество работы.
Лишь в периоды пикового потребления воды насос работает в режиме максимальной нагрузки. Во всех остальных случаях повышенная мощность оборудования не оправдана. Это учитывается в продвинутой классической схеме, за остановку и старт электронасоса отвечает автоматика (реле). Но так как реле не способно регулировать обороты привода, по сигналу происходит резкий старт на максимальные обороты. Это приводит к гидроударам и перегрузкам в электросети, в результате система быстро изнашивается.

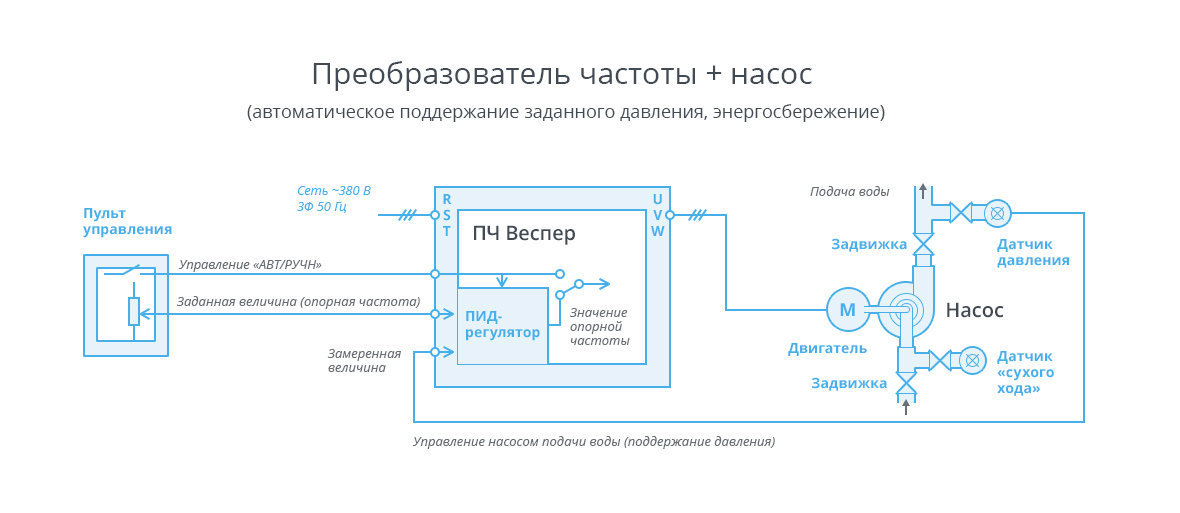

Частотные преобразователи Веспер для управления насосами оснащены микропроцессорами с обратной связью. С их помощью можно интеллектуально и бережно регулировать работу оборудования в соответствии с текущими потребностями системы.
Алгоритм работы прост. Когда датчики фиксируют, что уровень давления в трубопроводе либо уровень в резервуаре упал ниже минимума, передается сигнал на преобразователь. Тот плавно запускает электромотор насоса, ударные нагрузки на трубопровод и электросеть исключаются. Подходящее время разгона электродвигателя можно выставить самостоятельно.
Датчики в режиме реального времени передают на преобразователь информацию в процессе разгона насоса. После того, как требуемые величины достигаются, ПЧ прекращает разгон и поддерживает частоту оборотов электромотора. Если уровень снова начнет падать или расти, микропроцессор автоматически отрегулирует давление, изменив производительность насоса. Параллельно частотник для насоса выполняет функции защиты (отключает оборудование при сильных колебаниях тока в электросети).
Где используются насосные пч, плюсы и минусы применения
Частотники можно использовать с насосными установками самого различного назначения. Особенно важны частотные преобразователи для насосов систем горячего и холодного водоснабжения, отопления. Результат модернизации конечный потребитель ощутит и оценит сразу же. Водонапорная система с ПЧ в составе функционирует полностью в автономном режиме. При этом качество подачи воды остается неизменным в любое время суток.
Масштаб системы не имеет значения. ПЧ способны заметно поднять эффективность промышленных насосных станций и бытовых колодезных и артезианских миниводокачек на один дом.
Преимущества управления с частотный регулятор для насоса:
- экономия электроэнергии (до 30–40%);
- исключена ситуация «сухого хода» (без воды в системе);
- нет температурных скачков при подаче горячей воды;
- стабильная сила напора;
- отсутствует избыточное давление в трубах;
- продлен ресурс электронасоса и трубопровода;
- снижен уровень шума;
- можно упростить систему, убрать из схемы гидроаккумулятор и др. ненужные узлы и агрегаты.
Минусы схемы с ПЧ:
- начальные вложения на покупку прибора;
- необходим специалист для подключения и настройки оборудования.
Эти недостатки быстро компенсируются за счет удешевления обслуживания. В результате сокращаются издержки на поддержание работоспособности и ремонт, стоимость владения в целом уменьшается, а комфорт заметно повышается.
