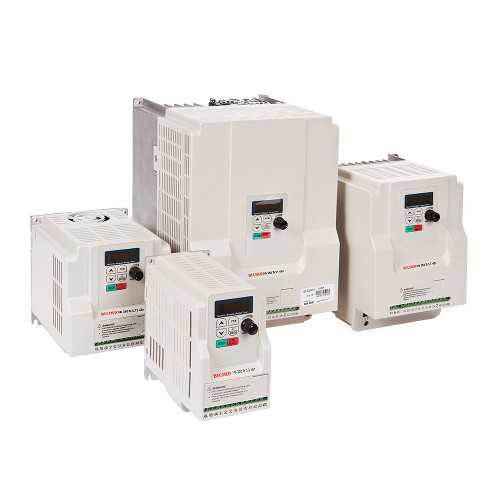

Частотные преобразователи 220 В и 380 В – в чём разница

Применение частотных преобразователей актуально при подключениях электродвигателей приводов насосов, вентиляторов, конвейерных и иных механизмов. Это устройство сглаживает пусковую нагрузку, обеспечивает плавную регулировку оборотов, продляет срок службы мотора и увеличивает надежность оборудования.

Учитывая особенности и характеристики двигателей, необходимо выбирать частотник, рассчитанный на одно- или трехфазную электрическую сеть с напряжением соответственно 220 либо 380 В.

Для чего нужен частотный преобразователь?

Чтобы оптимизировать технологический процесс управления оборудованием, для приводных механизмов с электродвигателями стоит использовать преобразователь частоты. Это простое устройство продляет срок службы силового агрегата, служит для эффективной и безопасной работы мотора.

Асинхронный электродвигатель можно подключать напрямую, без частотника. Но в этом случае привод будет работать с постоянной скоростью движения, без возможности увеличения или уменьшения оборотов. Дополнительные риски обусловлены пиковыми нагрузками при включении и отключении привода. В это время ток до семи раз превышает рабочее значение. Это может привести к быстрому сгоранию обмоток, с преждевременной поломкой оборудования.

Применение частотных преобразователей 220 В актуально для электродвигателей, работающих в однофазной сети, цепь которой включает нулевой провод. Эта модель частотника не подойдет для трехфазных моторов. В этом случае нужно использовать частотные преобразователи 380 В.

Подключение с использованием этих приборов сократит объемы потребления электрической энергии в два раза.

Принцип действия частотников

У разных моделей частотных преобразователей предусмотрено различное количество клемм:

• однофазные – фазная и нулевая;
• трехфазные – три клеммы, для каждой фазы.

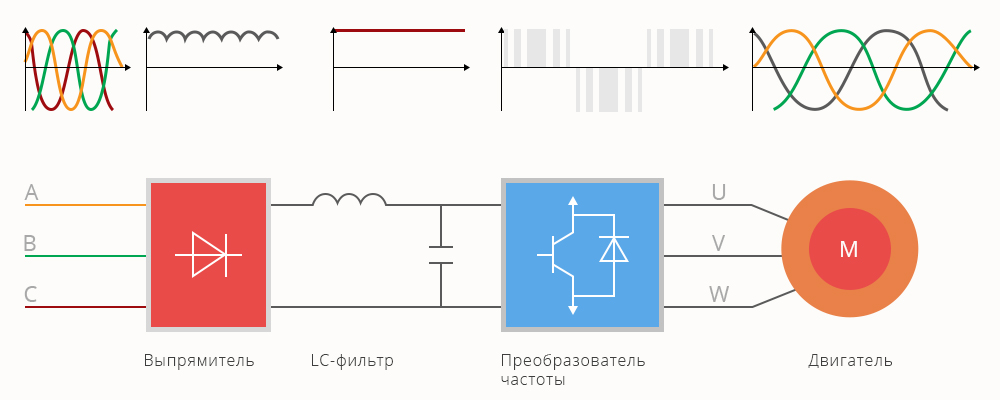

Но при этом отличие в схеме подключения не отменяет общего принципа работы указанного оборудования. Этот аппарат выполняет такие действия:

1. выпрямляет переменный ток, с преобразованием в постоянный;
2. формирует сигнал заданной частоты микропроцессорным блоком управления, в котором прохождение открывается и закрывается, когда срабатывают IGBT-транзисторы;
3. фильтрует входные параметры нагрузки;
4. изменяет профиль синусоиды графика, сглаживая последовательность прямоугольных пиков за счет индуктивности витков на обмотках.

Предусмотрен выпуск трех классов частотных преобразователей, с разницей подключения на входе и выходе:

• первый – с одной входной и выходной фазой;

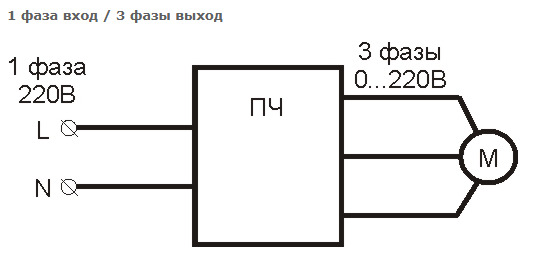

• второй – с одной фазой для входа и тремя на выходе;

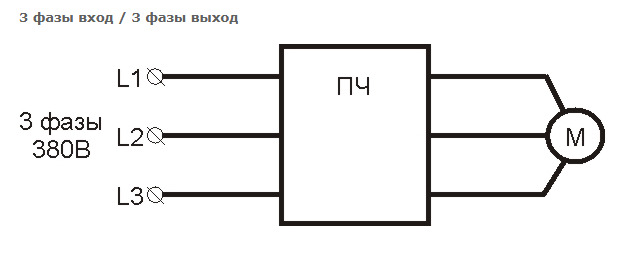

• третий – с тремя входными и выходными фазами.

Соединения по двум первым позициям реализованы в однофазных моделях, третьей – в трехфазных.

Как работает однофазный частотник?

В отличие от трехфазного аналога, однофазное устройство можно подключать к оборудованию стандартной бытовой сети на 220 В. Мотор подсоединяют треугольником, для ограничения потерь в мощности.

Преимущества этих приборов состоят в таких особенностях:

• небольших размерах;
• энергоэффективности;
• широком функционале;
• значительном диапазоне регулирования оборотов двигателя;
• универсальности применения;
• надежности защиты от перегрузок;
• оптимальном соотношении цены и качества.

Этот прибор легко интегрировать в уже реализованную схему, чтобы расширить функциональные возможности и снизить риски при эксплуатации электрооборудования.

Специфика применения трехфазных исполнений

Вход и выход частотного преобразователя предусматривает по три фазы, что расширяет вариативность подключения. Можно подать питание от одного провода. Но при таком способе мощность может упасть до 40 процентов от номинала, ввиду ограничения нагрузки для силовых транзисторов.

Если эту модель включить в однофазную сеть, на выходных контактах получится выдача трех фаз на 220 В для каждой. Потому переходные исполнения с 380 на 220 В подключают треугольником, а с 127 на 220 В – звездой.

Эффективность трехфазных устройств объясняется следующими преимуществами:

• возможностью использования в сети с изолированным нейтральным проводом;
• простотой применения;
• экономичностью в работе;
• автоматическим контролем характеристик мотора для предупреждения поломок;
• значительным сглаживанием пусковых нагрузок;
• предельным КПД;
• обширными возможностями по регулированию работы двигателя;
• сохранением мощности при снижении параметров на входе;
• конструктивной надежностью и функциональностью.

При выборе частотного преобразователя важно учитывать условия эксплуатации и режим работы. Модель должна соответствовать по входному и выходному напряжению при использовании соответственно в одно- и трехфазных цепях, в том числе при переходе из одной сети в другую.
