Выходной фильтр для ЧРП 15 кВт (YD-OSL-0040-EISC-EM18, OСL-0040-EISCI-EM18С)

В избранное

Сравнить

Предлагаем бюджетные фильтры производства КНР. Выходные фильтры предназначены для сглаживания фронтов и уменьшения выбросов напряжения на зажимах электродвигателя при работе от частотного преобразователя. Дополнительно они защищают силовые выходные цепи преобразователя от перегрузки в случае возникновения токов короткого замыкания в электродвигателе или кабеле. Фильтры устанавливаются между частотным преобразователем и электродвигателем. Установка рекомендуется при больших расстояниях между частотным преобразователем и электродвигателем (порядка сотен метров).

20 800 ₽/шт

В наличии

Нашли дешевле?

В корзину

Купить в 1 клик

Доставка

Технические характеристики

Основными характеристиками выходных фильтров являются индуктивность и рабочий ток.

Выбор выходного фильтра определяется мощностью преобразователя частоты.

Основные характеристики поставляемых компанией фильтров смотрите на странице "Спецификация"

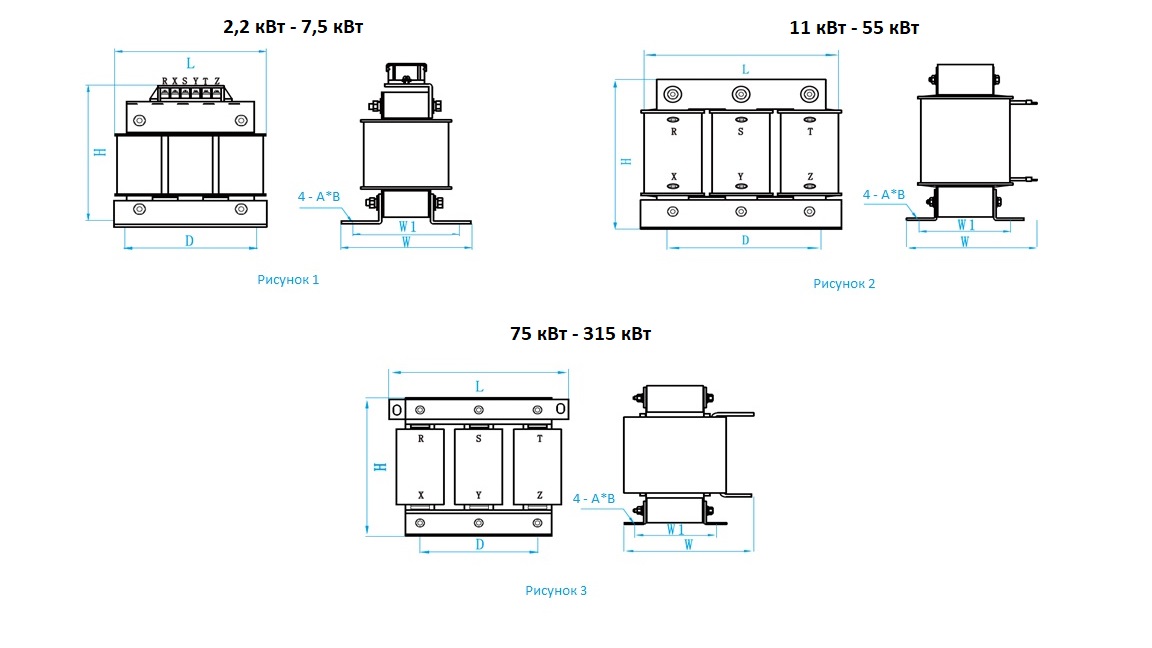

Характеристики выходных фильтров, поставляемых компанией, представлены на рисунке и в таблице.

Мощность ПЧ, кВт	Наименование	Индукт., мГн	Ток, А	Размеры, мм						Масса, кг	Рисунок
Мощность ПЧ, кВт	Наименование	Индукт., мГн	Ток, А	L	W	H	D	W1	A*B (овал)	Масса, кг	Рисунок
0,75…2,2	YD-OSL-0007-EISC-E1M0	1,0	7,0	120	75	135	90	52	6*12	2,5	1
3,7	YD-OSL-0010-EISC-EM70	0,7	10	120	75	135	90	52	6*12	2,5	1
5,5	YD-OSL-0015-EISC-EM47	0,47	15	120	75	135	90	52	6*12	3	1
7,5	YD-OSL-0020-EISC-EM35	0,35	20	120	75	135	90	52	6*12	3	1
11	YD-OSL-0030-EISC-EM23	0,23	30	155	140	140	95	70	6*12	5	2
15	YD-OSL-0040-EISC-EM18	0,18	40	155	140	140	95	70	6*12	6	2
18,5	YD-OSL-0050-EISC-EM14	0,14	50	155	140	140	95	70	6*12	6,5	2
22	YD-OSL-0060-EISC-EM12	0,12	60	180	155	165	120	80	8.5*20	8	2
30	YD-OSL-0080-EISC-E87U	0,087	80	180	155	165	120	80	8.5*20	9	2
37	YD-OSL-0090-EISC-E78U	0,078	90	180	155	165	120	80	8.5*20	10	2
45	YD-OSL-0120-EISC-E58U	0,058	120	195	185	165	120	88	8.5*20	13	2
55	YD-OSL-0150-EISC-E47U	0,047	150	195	185	165	120	88	8.5*20	13	2
75	YD-OSL-0200-EISC-E35U	0,035	200	245	180	255	182	98	11*18	23	3
93-110	YD-OSL-0250-EISC-E28U	0,028	250	245	180	255	182	98	11*18	25	3
132-160	YD-OSL-0330-EISC-E21U	0,021	330	245	180	255	182	98	11*18	25	3
220	YD-OSL-0490-EISC-E14U	0,014	490	245	190	255	182	98	11*18	30	3
315	YD-OSL-0660-EISC-E11U	0,011	660	295	210	280	214	124	12*20	38	3

Мощность ПЧ кВт.	Наименование	Индукт. мГн	Ток А	Размеры мм							Масса, кг	Рис.
Мощность ПЧ кВт.	Наименование	Индукт. мГн	Ток А	D	H	W	D1	W1	a*b	A*e	Масса, кг	Рис.
0,75…2,2	ОCL-0007-EISC-E1M0C	1.0	7	110	130	95	91	65	6*11	-	2,4	1
3,7	ОCL-0010-EISC-EM70C	0.7	10	110	130	95	91	65	6*11	-	2,4
5,5	ОCL-0015-EISC-EM47C	0.47	15	155	140	95	95	61	6*15	-	3,0
7,5	ОCL-0020-EISC-EM35C	0.35	20	155	140	95	95	61	6*15	-	3,8
11	ОCL-0030-EISCl-EM23C	0.23	30	200	130	116	120	72	8,5*20	-	4,6	2
15	ОCL-0040-EISCl-EM18C	0.18	40	200	130	116	120	72	8,5*20	-	4,8
18,5	ОCL-0050-EISCl-EM14C	0.14	50	200	130	116	120	72	8,5*20	-	5,0
22	ОCL-0060-EISCl-EM12C	0.12	60	200	130	116	120	72	8,5*20	-	5,5
30	ОCL-0080-EISCl-E87UC	0.087	80	195	165	130	120	72	8,5*20	-	6,0
37	ОCL-0090-EISCl-E78UC	0,078	90	195	165	130	120	72	8,5*20	-	6,0
45	ОCL-0120-EISCl-E58UC	0.058	120	195	165	165	150	88	8*15	-	9,0
55	ОCL-0150-EISH-E47UC	0.047	150	195	210	155	120	92	8,5*20	20*5	10	3
75	ОCL-0200-EISH-E35UC	0.035	200	195	210	165	120	102	8,5*20	20*5	12
93-110	ОCL-0250-EISH-E28UC	0.028	250	195	210	165	120	102	8,5*20	20*5	12
132	ОCL-0290-EISH-E24UC	0.024	290	255	240	175	182	91	11*18	30*5	20
160	ОCL-0330-EISH-E21UC	0.021	330	255	240	175	182	91	11*18	-30*5	20
220	ОCL-0490-EISH-E14UC	0.014	490	300	295	190	214	95	11*18	40*8	28
315	ОCL-0660-EISH-E11UC	0.011	660	300	315	210	214	110	11*18	40*8	38
400	ОCL-0800-EISH-E8U7C	0.0087	800	300	315	210	214	110	11*18	40*8	38
